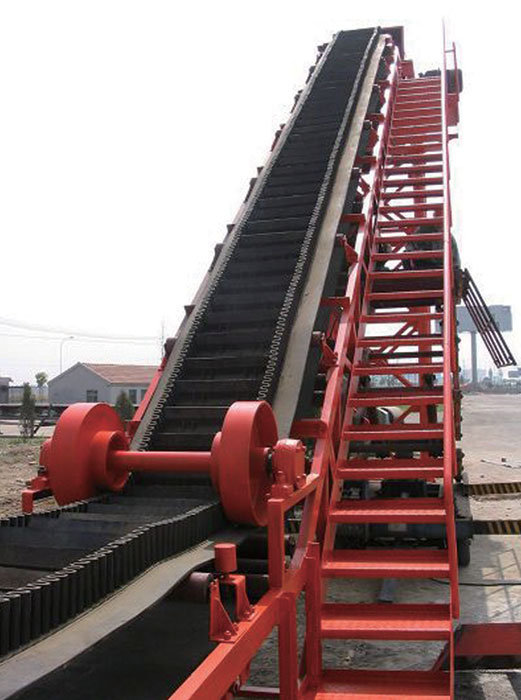

大傾角皮帶輸送機







產品介紹

1.大傾角皮帶輸送機具有通用帶式輸送機結構簡單,運行可靠,維修方便等優點,并具有大傾角輸送、結構緊湊、占地少等特點,因而是大傾角輸送和垂直提升物料的理想設備。波狀擋邊帶式輸送機早由前西德SCHOLTZ公司于60年代初研制的,已有近40年的歷史,它的技術****已被英國DOWTR公司、日本BANDO公司等購買并獲準生產,現已形成的擋邊機系列制造銷售網 [1] 。

2.廣泛用于煤炭、糧食、建材、建筑、冶金、電力、化工和輕工等行業。我國從80年代初開始研制擋邊機,至今已生產5000多臺,共有80多個生產廠。2012年,擋邊機逐漸向大提升高度(高已達203M)、大輸送能力(高已達6000t/h)方向發展,在地下采礦與地下建筑工程、露天采礦、大型自卸船機等領域都有所采用。大傾角皮帶輸送機的特點是采用波狀擋邊輸送帶來取代普通輸送帶。至于它的工作原理和結構組成,則與通用帶式機相同。因此,像傳動滾筒、拖輥、拉緊裝置、中間機、中間架支腿、尾架、卸料漏斗、頭部護罩、空段清掃器、保護裝置等部件,都可以與通用帶式輸送機的相應部件通用。1999年6月28日機械工業局發布了《波狀擋邊帶式輸送機》(JB/8908-1999)機械行業標準,標準已于2000年1月1日實施。

3.結構

波狀擋邊輸送帶:在輸送機中起曳引和承載作用。波狀擋邊、橫隔板和基帶形成了輸送物料的"閘"形容器,從而實現大傾角輸送。

驅動裝置:是輸送機中的動力部分。系由Y系列電動機,ZJ型軸裝式減速器,楔塊式逆止器組成。

傳動滾筒:是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分,膠面滾筒是為了增加滾筒和輸送帶之間的附著力。

改向滾筒:用于改變輸送帶的運行方向。改向滾筒用于輸送帶下表面(非承載面)。

壓帶輪:用于改變輸送帶的運行方向,壓帶輪用于輸送帶上表面(承載面)。

托輥:托輥用于支承輸送帶和帶上的物料、使其穩定運行。本系列有上平行托輥、下平型托輥兩種型式。

托帶輥:托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承。

立輥:立輥用于限制輸送帶跑偏,并安裝在上、下過度段機架上。每個過濾段機架上設有4個,上、下分各兩個。

拍打輪清料裝置:用于拍打輸送帶背面,震落粘在輸送帶上的物料。

拉緊裝置:它的作用有:1.使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。2.限制輸送帶在各支承間的垂度,使輸送機正常運轉。本系列采用螺旋拉緊裝置。

機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等:在輸送機中分別起支承、防塵和導料作用。本系列中間架支腿有低式、中式和高式三種。下水平段和傾斜只配用低式中間架支腿,而上下水平段根據不同的頭架(低式、中式和高式頭架)分別配****同的中間架支腿(低式、中式和高式中間架支腿)   。

技術參數

帶寬B(mm) 300 400 500 650 800
擋邊高 40 60 60 80 80 120 120 160 120 160   200 240
部分輸送傾角輸送量Q3/h 30° 15 14 20 34 46 71 104 120 128 157   195 235
45° 11 10 14 26 35 57 83 97 102 127   157 195
60° 8 7 10 18 25 40 58 69 72 90   112 142
90° 4 4 5 10 13 21 31 37 38 48   60 76
外型尺寸 頭輪中心高H2/h(MM) 350-100 1100-2000 1300-2000 1300-2000
尾輪中心高H2/h(MM) 335 330-490 600 600 600-800
中間段帶面高H2/h(MM) 450 500-700 760-800 800-850 800-1115
中間段地腳寬B2/h(MM) 480 580 870 1020 1220
帶寬B(mm) 1000 1200 1400
擋邊高 120 160 200 240 160 200 240 300 160 200 240 300 400
部分輸送傾角輸送量Q3/h 30° 172 216 267 327 275 331 419 466 319 395 500 564 794
45° 137 175 216 271 222 267 347 384 258 318 414 465 680
60° 96 124 153 197 158 190 253 178 184 226 302 337 524
90° 51 66 83 106 85 102 136 149 98 121 162 180 281
外型尺寸 頭輪中心高H2/h(MM) 1400-2000 1600-2000
尾輪中心高H2/h(MM) 600-800 800-1000 800-1200
中間段帶面高H2/h(MM) 800-1200 1050-1500 1050-1700
中間段地腳寬B2/h(MM) 1440 1690 1890
